污水池反吊膜

污水池反吊膜

污水池加盖即在露天的污水池上方用材料将其覆盖并完全密封,使污水池中产生的费臭气体密闭在一个空间内。常见的加盖密封材料有阳光板,玻璃钢,反吊膜等,覆盖材料不同,密封性能,使用寿命也不一样。现在较常见的是以膜结构的形式进行污水池加盖,主要就是利用膜结构抗晒,不易氧化,耐用等特点。
污水池加盖即在露天的污水池上方用材料将其覆盖并完全密封,使污水池中产生的费臭气体密闭在一个空间内。常见的加盖密封材料有阳光板,玻璃钢,反吊膜等,覆盖材料不同,密封性能,使用寿命也不一样。现在较常见的是以膜结构的形式进行污水池加盖,主要就是利用膜结构抗晒,不易氧化,耐用等特点。

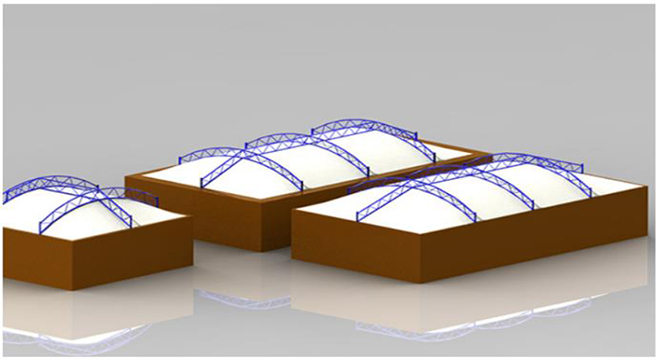

固定式钢架反吊膜
钢架反吊膜是专门用于污水池加盖密闭的一种膜结构形式,它由钢结构、膜结构以及安装辅件组成。采用了抗腐蚀能力很强的氯碳纤膜把废气罩住,钢结构在外部起到支撑的作用,将膜结构吊起,膜材在下部接触污水池废气,钢结构在外部不与废气接触,这样既发挥了氯碳纤膜的抗腐蚀性能,又从根本上解决了钢结构由于与腐蚀性气体接触而带来的腐蚀问题,因而钢结构可以按普通建筑钢结构的防腐等级考虑进行设计,具有50年的使用寿命,发挥了钢结构的性能,实现了结构骨架与覆盖材料的完好结合。

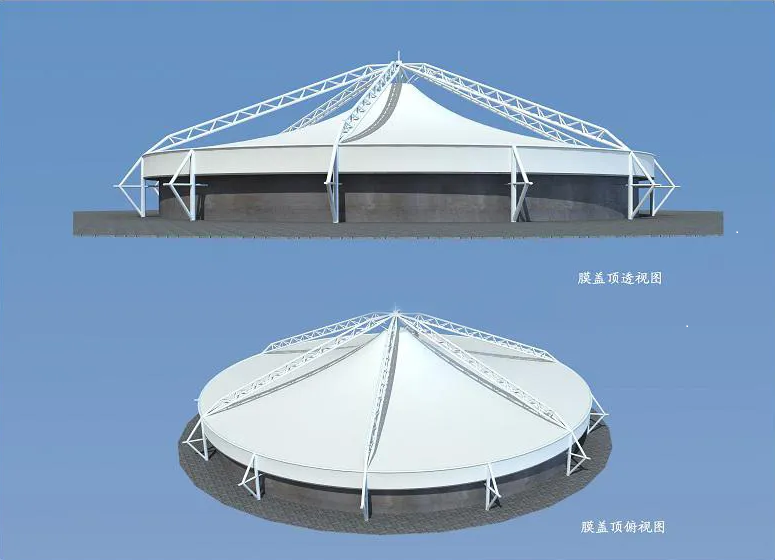

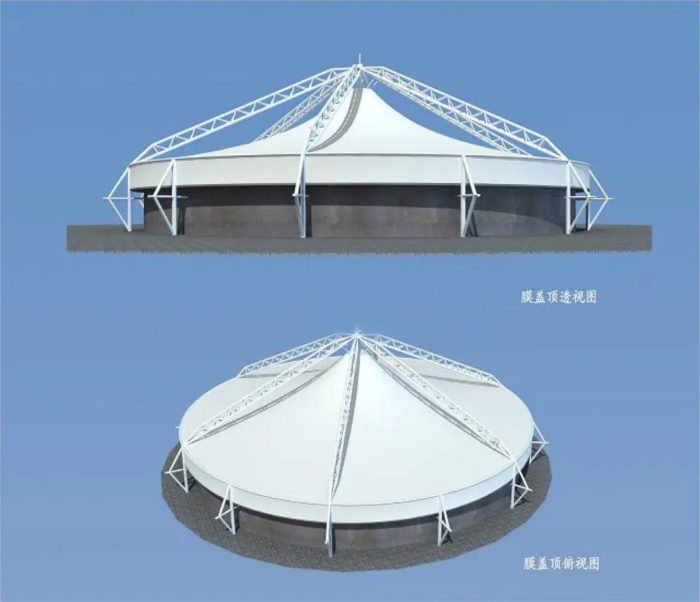

随动式钢架反吊膜
随动式钢架反吊膜是专门针对设有周边传动刮泥机的圆形污水池(如沉淀池)而设计的一种具备机械传动的膜加盖除臭体系。罩体由高强度钢结构和抗拉伸强度极强的膜材组成,罩体下方的主动轮和从动轮置于池体周边轨道板上,减速机控制罩体主动轮与与刮泥机主动轮同步运行。同时,刮泥机桥架置于密封后的罩体外侧,避免了封闭后的池内腐蚀性气体对刮泥机及桥架的腐蚀。

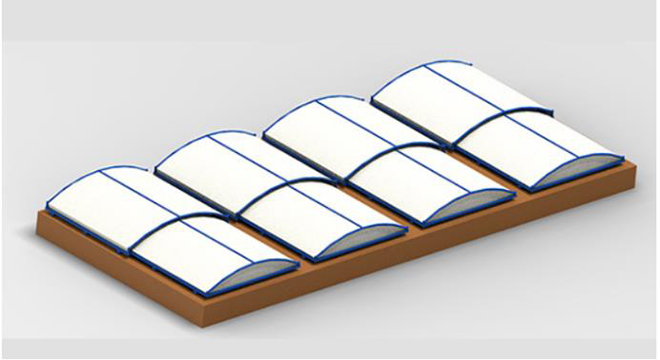

滑动式钢架反吊膜
滑动式反吊膜结构一般以钢架反吊膜为基础,分为多组膜结构密封罩体组成,由活动框架支撑,内部反向吊装膜材料密封,可随意叠放在任意一组上面(小盖体、大盖体交错分布,小的盖体可以从大的盖体膜材下方通过不会相碰或受到阻碍)满足了罩体可移动的需求。


悬索反吊膜
悬索反吊膜是利用单层膜材将污水池直接封闭的一种加盖形式。膜体通过钢构连接件锚固在周边池壁上,再利用悬索、悬杆可调压力将膜面中心压低,呈漏斗状,悬杆底部留排水孔,利用法兰与主体膜连接,形成稳定的受力结构。另,悬索反吊膜结构中央悬杆下压深度可调(具体根据现场情况确定),起到压缩池内空间,减小气量的作用。


污水池双膜密封罩
污水池双膜密封罩是污水池上加盖的一个气囊,它由上下两层氯碳纤维膜焊接而成,通过周边与污水池池壁锚固,形成一个稳定的受力结构,起到污水池内恶臭气体密闭的效果,结构形式如图。


产品特点


玻璃钢加盖和污水池膜结构加盖形式对比
一、使用年限的不同：
玻璃钢采用的纤维强化塑料，虽然经过处理，但本质仍是塑料，就避免不了老化问题，使用超过2年后便开始出现风化老化的问题，使用超过5年便会有整体塌陷的安全隐患。而反吊膜所使用的氟碳纤维膜，外表经过先进的UV光固化技术处理，可有效提高膜材料的耐持久性，增加反吊膜的使用年限，可使用15年以上，钢结构可使用30年以上。
二、安装难易程度的不同：
玻璃钢较为笨重，必须要吊装，对于不好吊装的环境，工人施工起来难度更大。反吊膜相对较轻，仅仅部分大型钢架需要吊装，相对来说施工难度稍低。
三、外观观感不同：
玻璃钢加盖做好后外观效果一般，较为笨重，且密封效果不好，容易产生冷凝水外流的现象，容易造成安全隐患，且封闭后池体内部情况无法看清，对后期维护检修不利。反吊膜加盖完工后，外观飘逸美观，不仅满足废气密封收集的需求，而且成为厂区一道靓丽的风景线，同时通过防水披帘的构造措施可以有效防止冷凝水外流，另外膜材本身具有良好的透光性，不需额外照明就可观察池体内部情况，方便后期维护。

四、投入的成本不同：
反吊膜和玻璃钢均需要定制，而玻璃钢加盖方式是面积越大，价格也正比例增加。反吊膜的主要材料为钢材与膜材，膜材用量随着面积增大而有所增加，钢材作为支撑骨架，用量较为固定，故整体反吊膜面积越大，平均造价越划算。
从时间上考虑，选择反吊膜更划算，反吊膜初次投入较高，但其使用年限长，维护成本低，密封效果好，会在后期节约运。

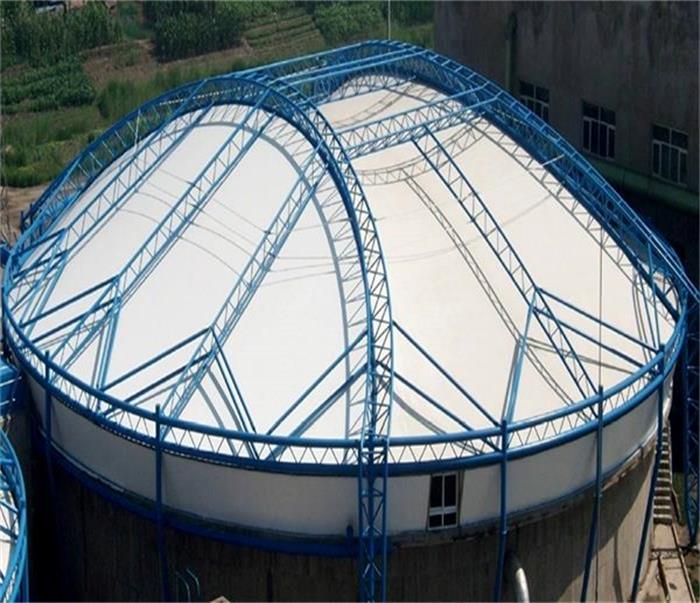

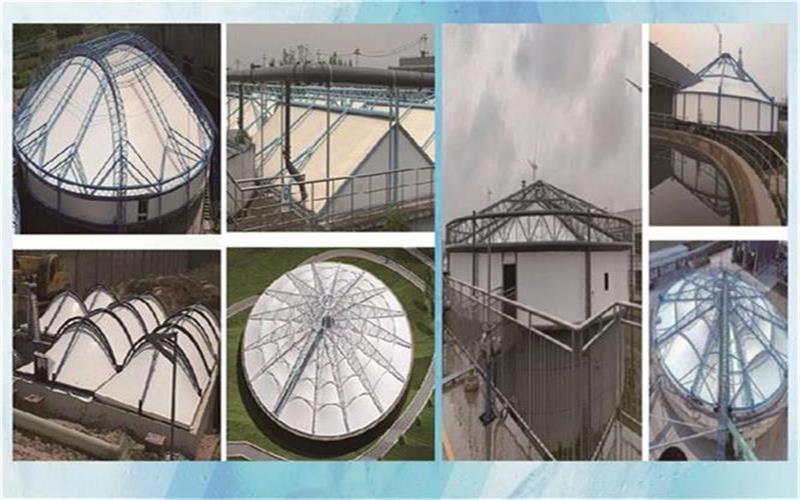

产品展示
涉及池体：好氧池、缺氧池子
投影面积：550㎡
加盖方式：钢架反吊膜
膜材：PVDF膜材

钢构：Q235B碳钢

工期：30天
