罐顶膜

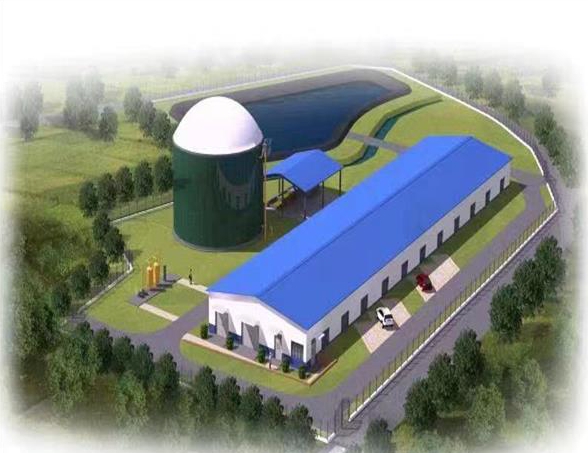

发酵储气罐是发酵与储气功能合体的罐体。罐体的顶部设置有气柜，与罐体内物料顶部形成储气空间，罐体上设有进料口、出料口、溢流口等。罐体的内部上设置有管式换热器，并在罐体内安装有温度探头。罐体内设有搅拌器，罐体外设置有控制系统。

气柜为双层结构的柔性膜，外层膜上安装有自动稳压风机，气柜内外膜均可安装压力探头随时检测内外膜的压力状态。顶部可设置物位移探测储气量。气柜带有安全超压装置。设有网状支撑层可防止内膜在没有沼气的状态垂落在液面上。
原料通过进料口加入发酵罐体内，在物料达到一定高度后，通过控制系统控制加热装置及管式换热器进行加热，使罐体内的温度达到设定的范围；同时搅拌器进行工作，使罐内物料的混合更充分，温度更均匀。发酵产生的沼气上升到发酵罐顶部的气柜内，压力探头可在线检测气柜内气压，外膜的稳压风机自动充气，确保气腔内的压力保持平衡；气柜内的沼气以稳定气压通过沼气出口送出，可进入沼气锅炉或沼气发电机。发酵后的沼渣从出料口排出。为了使进、出料达到平衡，发酵罐进行连续工作，整个加料、加热、搅拌、发酵、沼气的收集等过程通过控制系统进行自动控制和调节。

一体罐结构，发酵储气一体罐包括厌氧发酵本体和温控装置，包括罐体：
1、在罐体的上部设有进料口；2、下部设置有出料口；3、 罐体的顶部设置有储气包；4、该储气包与罐体内的物料之间形成储气腔；罐体的上部设置有与所述储气腔连通的沼气出口；5、在罐体的内壁设置有加热装置；6、罐体内设有搅拌器；7、罐体外设置有控制系统。
