雷达物位计

雷达物位计

76-81GHz 雷达物位计是一款采用调频连续波(FMCW)原理的雷达产品，可广泛应用于测量液体、浆料及粘稠物等的距离、料高、体积、重量及明渠流量，也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中，也可以稳定测量。支持二线制和四线制应用。产品最大量程可以达到 120m, 盲区最小可做到 0.08m。由于工作频率更高，波长更短，所以尤其适合固体应用，通过透镜天线发射并接收电磁波的工作方式，在高粉尘、恶劣温度环境下（+200℃）具有独特的优势。
    测量原理

         雷达物位计通过天线发射调频连续波信号（76-81GHz），频率线性增加，并以光速在空间内传输，遇到被测介质表面发生反射，被同一天线接收，发射信号频率与接收信号频率的          频率差与被测距离成正比。采集到的频率差信号，经快速傅里叶变换（FFT）得到反射回波的频谱，并以此计算得出待测目标的距离。


    主要优势
     1.采用高达 76-81GHz 的发射频率，实现更紧凑的射频架构，更高的信噪比。
     2.5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度，可用于计量级。
     3.最窄 3°天线波束角，能量更集中，具有更强抗干扰能力和更高可靠性。
     4.测量盲区更小，对于小罐测量也会取得较好效果。
     5.波长更短，对于小颗粒介质与倾斜的介质表面具有更好的反射特性。
     6.测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护。
     7.非接触式测量，无磨损，无污染，可测量液体和固体介质。
     8.采用二线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本。
     9.采用先进微处理器和独特回波处理技术，可适用于各种复杂工况。几乎不受温度、压力、水蒸汽、粉尘等复杂工况的影响。
     10.发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害。

     11.带有按键的显示屏可方便设置仪表的参数。

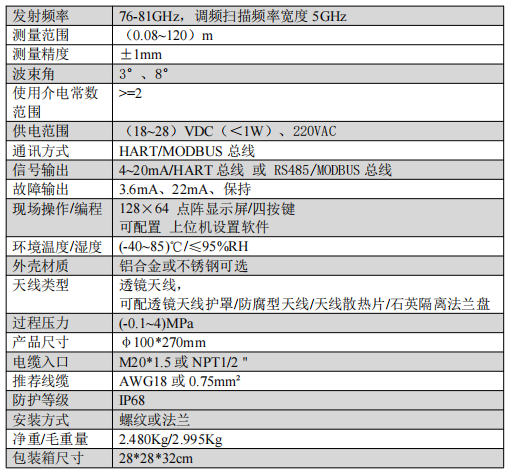

    技术规格
